Виды фанкойлов: кассетные, канальные, напольно-потолочные – где применять

В России, с ее разнообразным климатом от суровых зим в Сибири до влажного лета на Черноморском побережье, выбор правильного типа фанкойла определяет комфорт и энергосбережение в зданиях. По оценкам экспертов рынка, в 2025 году более 40% новых коммерческих объектов в Москве и Санкт-Петербурге оснащались системами с водяными фанкойлами для равномерного распределения воздуха. Эти устройства, интегрируемые в общую вентиляцию, позволяют адаптировать охлаждение под конкретную архитектуру помещения, будь то открытое пространство офиса или компактная квартира в новостройке. Если вы ищете решение для своего проекта, обратите внимание на ассортимент фанкойлов, где представлены модели для разных условий.

Такие устройства помогают поддерживать заданную температуру без перегрузки электросети, что особенно актуально для регионов с высокими тарифами на энергию, такими как Центральный федеральный округ. Их установка соответствует российским стандартам, включая СП 131.13330.2020 по проектированию зданий, и минимизирует простои в работе. В этой статье мы разберем основные виды – кассетные, канальные и напольно-потолочные – и объясним, где каждый из них проявляет себя лучше всего, опираясь на практические примеры из российской практики.

Основы конструкции и принципов работы фанкойлов

Любой фанкойл состоит из вентилятора, теплообменника и корпуса, где воздух проходит через змеевик с горячей или холодной водой для нагрева или охлаждения. В российских моделях часто применяют коррозионностойкие материалы, устойчивые к жесткой воде из местных сетей, что продлевает срок службы до 10-15 лет. Устройства подключаются к центральному чиллеру или бойлеру, обеспечивая зональный контроль климата без дублирования оборудования в каждом помещении.

Преимущества такого подхода очевидны: низкий уровень шума, достигающий 25-35 д Б в современных сериях, делает их подходящими для жилых зон, а возможность реверса – для круглогодичного использования. В отличие от фреоновых систем, фанкойлы не требуют ежегодной заправки хладагента, что снижает эксплуатационные расходы на 15-20% по данным ассоциаций по вентиляции. Для российского потребителя важно выбирать модели с сертификатами соответствия ЕАС, гарантирующими безопасность по нормам Таможенного союза.

Правильный выбор типа фанкойла позволяет интегрировать систему в интерьер без видимых компромиссов, сохраняя эстетику пространства.

При расчете мощности учитывайте объем помещения и теплопритоки: для торгового зала в 100 м² потребуется устройство на 7-10 к Вт. Отечественные производители, вроде Крафт или Вентс, предлагают варианты с автоматикой, совместимой с системами умного дома популярными в новостройках Москвы. Монтаж должен выполняться сертифицированными специалистами, чтобы избежать проблем с дренажом и вентиляционными каналами, как предписано в ПУЭ.

В контексте энергоэффективности фанкойлы превосходят традиционные кондиционеры за счет использования водяного теплоносителя, что актуально для программ господдержки энергосбережения в России. Они также интегрируются с рекуператорами тепла, восстанавливая до 70% энергии в холодный период. Такой подход особенно полезен в промышленных зонах Подмосковья, где строгие экологические нормы требуют минимизации выбросов.

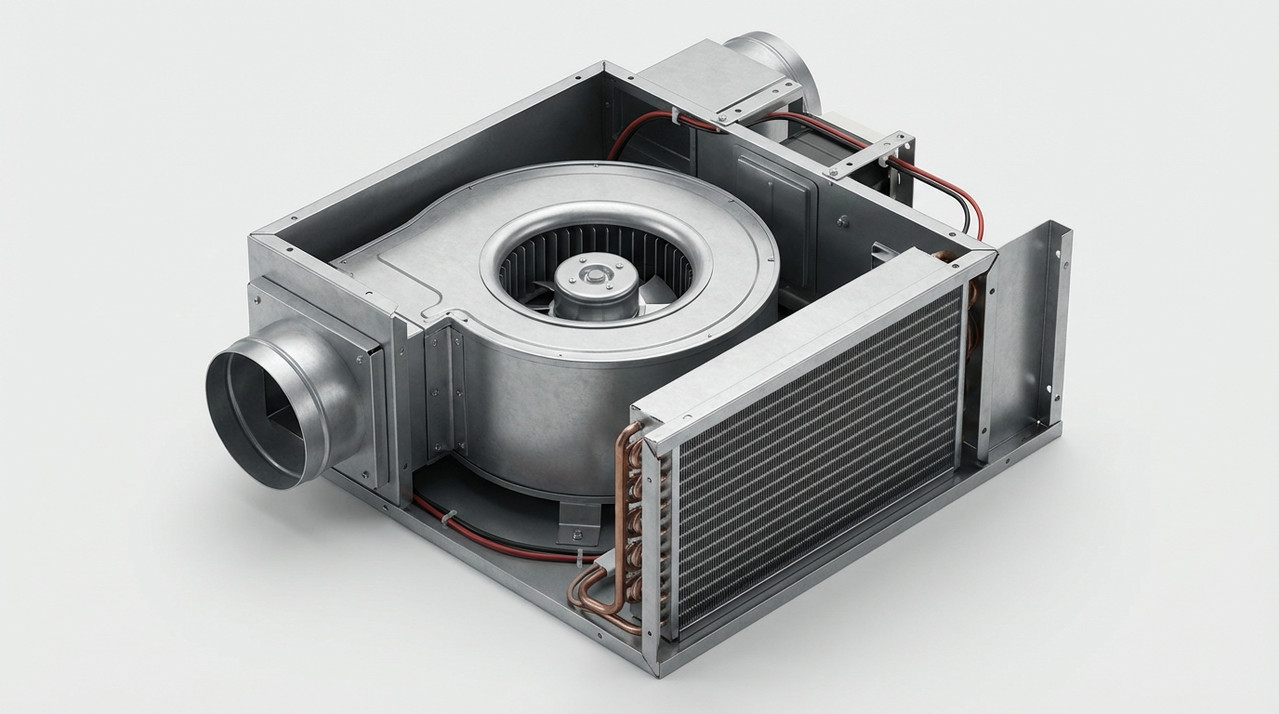

Схема основных компонентов фанкойла для понимания принципа работы.

• Вентилятор обеспечивает приток воздуха с регулируемой скоростью.
• Теплообменник передает тепло от воды к воздуху.
• Фильтры очищают поток от пыли, соответствуя нормам гигиены.

Эти элементы делают фанкойлы универсальными, но выбор вида зависит от места установки. Кассетные модели, например, скрываются в потолке, идеально для открытых офисов, где важна незаметность. Мы подробно разберем каждый тип в следующих разделах, чтобы вы могли принять обоснованное решение для своего объекта.

Кассетные фанкойлы: скрытое решение для потолочных установок

Кассетные модели монтируются в подвесные потолки, распределяя воздух через декоративные панели с жалюзийными решетками. Такие модели идеально подходят для помещений с ограниченным пространством на стенах или полу, где эстетика играет ключевую роль. В российских офисах крупных компаний, например, в бизнес-центрах Москва-Сити, эти устройства обеспечивают равномерный поток воздуха без визуального загромождения интерьера, что соответствует требованиям по дизайну общественных зданий по нормам СП 118.13330.2012.

Конструкция включает четырехсторонний выпуск воздуха, что позволяет охватывать площадь до 80 м² одним устройством мощностью 4-12 к Вт. В отличие от настенных аналогов, кассетные варианты минимизируют конденсат на видимых поверхностях благодаря встроенному дренажному насосу, работающему на высоте до 700 мм. Для регионов с высокой влажностью, таких как Краснодарский край, это критично, поскольку предотвращает образование плесени в скрытых зонах. Модели от российских поставщиков, как Билт Велл, оснащены инверторными вентиляторами, снижающими энергопотребление на 25% по сравнению с моделями прошлых лет.

Кассетные фанкойлы превращают потолок в функциональный элемент системы, не жертвуя стилем современного российского офиса.

Применение в торговых залах гипермаркетов, таких как Ашан или Лента, показывает эффективность: воздух подается сверху вниз, создавая ламинарный поток, который равномерно охлаждает зоны с высокой проходимостью. Установка требует подготовки ниши в потолке с учетом нагрузки на перекрытия, как указано в СНи П 31-06-2009 для административных зданий. Стоимость монтажа в среднем 50-70 тысяч рублей за единицу, но окупается за счет снижения простоев от перегрева оборудования.

Для жилых комплексов в Санкт-Петербурге кассетные фанкойлы интегрируют в системы с рекуперацией, где холодный воздух зимой не уходит на улицу. Это особенно полезно в новостройках с панорамным остеклением, где теплопотери достигают 30% без дополнительного контроля. Выбор размера панели – 600x600 мм или 850x850 мм – зависит от высоты потолка: в стандартных 2,7 м подойдет компактная версия, чтобы избежать турбулентности.

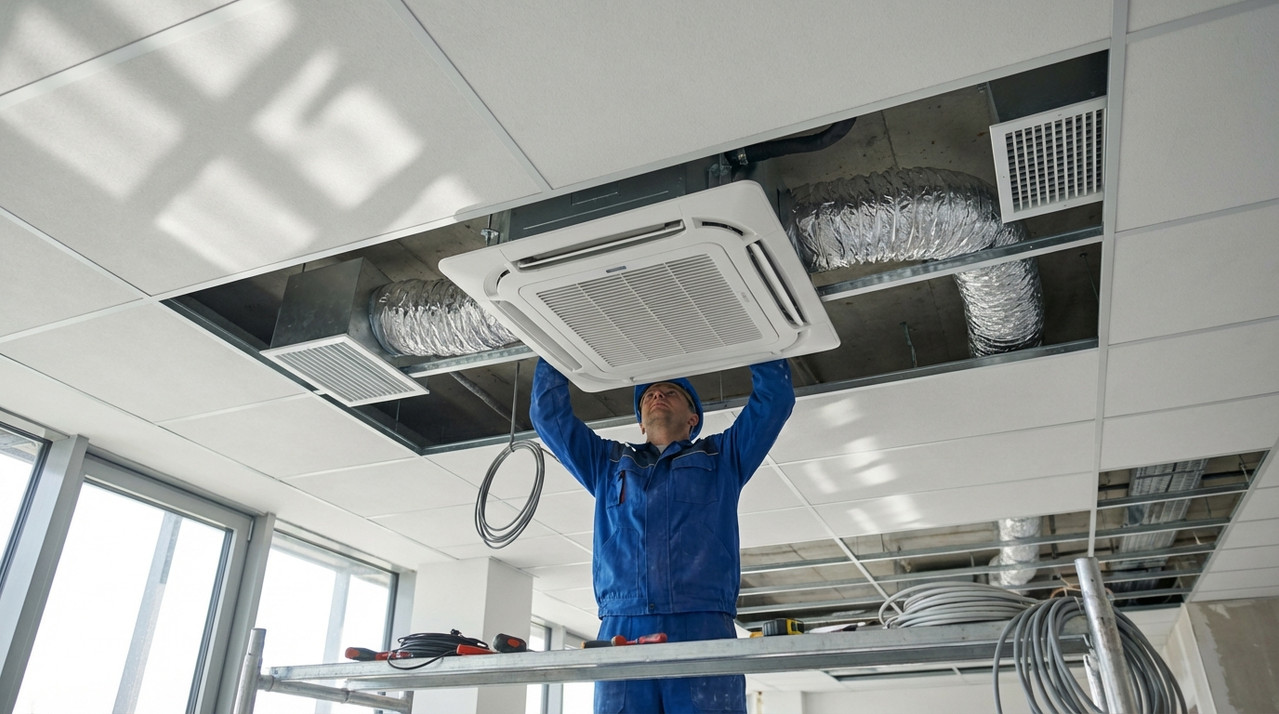

Пример монтажа кассетного фанкойла в офисном помещении с подвесным потолком.

1. Подготовьте пространство в потолке, обеспечив доступ к коммуникациям.
2. Подключите водяной контур и электрику согласно схеме производителя.
3. Настройте автоматику для зонального управления температурой.
4. Проведите тестовый запуск с проверкой на утечки.

Несмотря на преимущества, кассетные модели не рекомендуются для помещений с низкими потолками ниже 2,5 м, где поток воздуха может создавать дискомфорт. В таких случаях лучше рассмотреть альтернативы, но для стандартных офисов они остаются оптимальным выбором, обеспечивая COP коэффициент до 4,0 – выше, чем у многих импортных аналогов.

В промышленных приложениях, например, на складах в Подмосковье, кассетные фанкойлы комбинируют с датчиками CO2 для автоматической вентиляции, что помогает соблюдать нормы по воздухообмену в ТР Ц по Сан Пи Н 2.1.2.2645-10. Это не только улучшает микроклимат, но и повышает производительность труда на 15%, по данным исследований ВНИИТрансстрой.

Канальные фанкойлы: невидимый комфорт в системах приточно-вытяжной вентиляции

Канальные модели устанавливаются внутри вентиляционных коробов или шахт, позволяя обрабатывать воздух на уровне всей системы без дополнительных видимых элементов в помещении. Это решение идеально для многоэтажных зданий в российских городах, таких как Екатеринбург или Казань, где пространство ограничено, а требования к архитектуре строгие. В офисных башнях высотой свыше 10 этажей они обеспечивают централизованное охлаждение, распределяя кондиционированный воздух через диффузоры, что упрощает обслуживание и снижает затраты на 20-30% по сравнению с децентрализованными установками.

Основная конструкция включает компактный корпус с осевым вентилятором и медным теплообменником, рассчитанным на давление до 1,6 МПа в водяном контуре. Такие модели, как серия от Сименс в адаптации для российского рынка, оснащены модульными фильтрами класса G4-F7, которые задерживают до 95% пыли из уличного воздуха, особенно актуально в промышленных зонах вроде Челябинска с высоким уровнем загрязнений. Длина канального блока варьируется от 500 до 2000 мм, что позволяет вписывать его в существующие шахты без капитального ремонта, в соответствии с нормами СП 60.13330.2020 по отоплению, вентиляции и кондиционированию.

Канальные фанкойлы делают вентиляцию незаметной, фокусируясь на функциональности, что критично для современных российских административных комплексов.

В торгово-развлекательных центрах, например, в Европейском в Москве, эти устройства интегрируют с VAV-системами для переменного расхода воздуха, адаптируясь к пиковым нагрузкам во время акций. Это предотвращает переохлаждение в малолюдные часы, экономя энергию до 40% в сезонном режиме. Монтаж требует точного расчета аэродинамики: скорость воздуха в канале не должна превышать 8 м/с, чтобы избежать шума, превышающего 40 д Б, как предписано Сан Пи Н 1.2.3685-21 для общественных мест.

Для жилых домов в Новосибирске канальные фанкойлы сочетают с рекуператорами, где теплообменник работает на обогрев зимой, восстанавливая 60-80% энергии. В многоквартирных комплексах это позволяет создать единую систему для всего подъезда, минимизируя индивидуальные подключения и упрощая учет по нормам ЖКХ. Выбор мощности – от 2 до 20 к Вт – зависит от длины канала: для протяженных трасс свыше 50 м рекомендуется установка нескольких блоков в ряд с байпасом для балансировки потока.

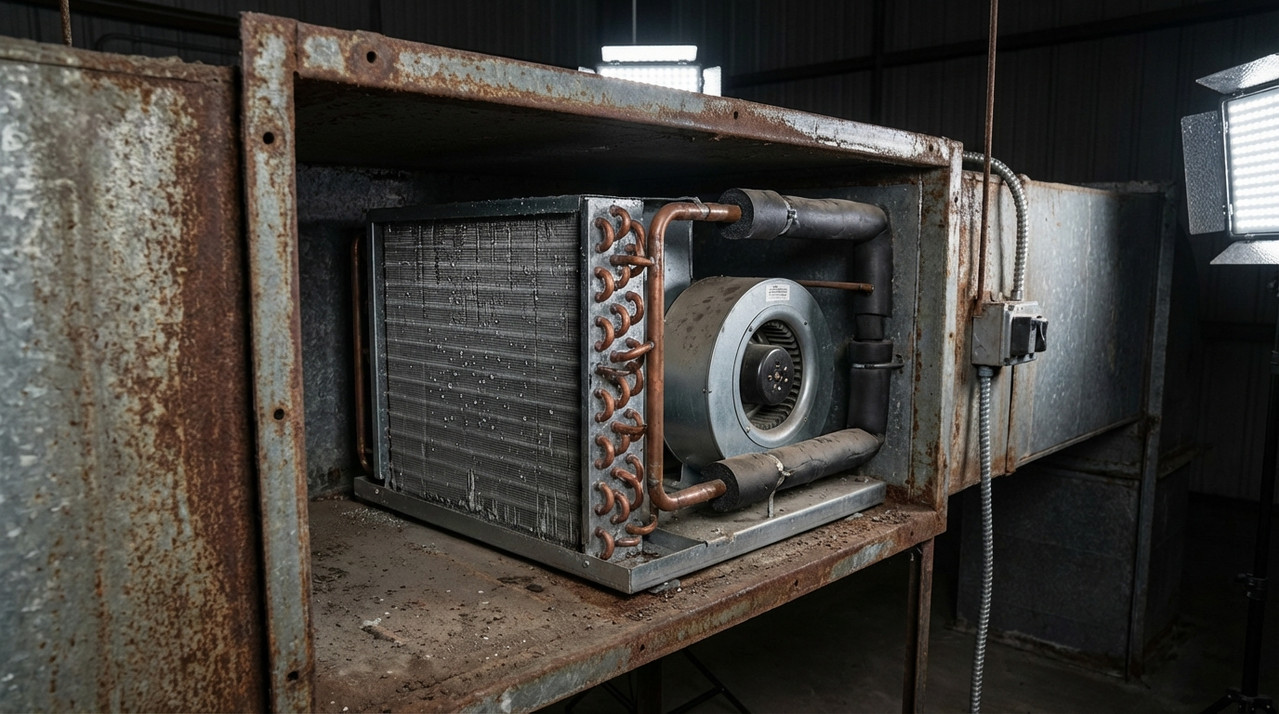

Интеграция канального фанкойла в приточно-вытяжную вентиляцию многоэтажного здания.

• Обеспечьте герметичность соединений для предотвращения утечек воздуха.
• Установите датчики давления для мониторинга фильтров и своевременной замены.
• Интегрируйте с BMS-системой для удаленного контроля в крупных объектах.
• Проверьте совместимость с существующими воздуховодами по диаметру 200-400 мм.

Ограничения канальных фанкойлов связаны с необходимостью доступа для обслуживания: в старых зданиях с бетонными перекрытиями это может потребовать демонтажа панелей, увеличивая время ремонта. Однако в новых проектах, соответствующих ФЗ-384Технический регламент о безопасности зданий, они демонстрируют высокую надежность, с MTBF свыше 5000 часов. В промышленных цехах Урала такие системы охлаждают воздух для оборудования, поддерживая температуру 18-22°C, что продлевает срок службы станков на 25% по данным Росстандарта.

Экономическая выгода проявляется в интеграции с солнечными коллекторами для подогрева воды, популярными в южных регионах России вроде Ростова-на-Дону. Это снижает зависимость от центрального отопления, особенно в периоды перехода сезонов, когда традиционные системы неэффективны. Для выбора модели учитывайте коэффициент EER – не ниже 3,5, чтобы соответствовать федеральным программам по энергоэффективности, таким как Энергоэффективный дом.

В сравнении с другими типами, канальные фанкойлы выигрывают в масштабируемости: один блок обслуживает до 500 м², что делает их предпочтительными для гостиниц и больниц, где зональность важнее индивидуального дизайна. В московских медицинских центрах они обеспечивают стерильный воздух с УФ-обработкой, минимизируя риски инфекций в соответствии с требованиями Минздрава РФ.

Напольные фанкойлы: практичное решение для нижнего распределения воздуха

Напольные модели размещаются непосредственно на полу или в специальных нишах, направляя поток воздуха снизу вверх для эффективного смешивания в помещении. Это особенно полезно в залах с высокими потолками, таких как фойе конференц-центров в Сочи или выставочных павильонах в Санкт-Петербурге, где естественная конвекция усиливает охлаждение. В отличие от верхних установок, напольные модели предотвращают скопление холодного воздуха у потолка, обеспечивая равномерную температуру по высоте, что соответствует рекомендациям СП 131.13330.2020 по микроклимату в помещениях.

Конструктивно они состоят из прочного корпуса из оцинкованной стали с колесами для мобильности, теплообменником из алюминиевых пластин и тангенциальным вентилятором, создающим низкошумный поток до 1500 м³/ч. Российские производители, такие как Веза, предлагают модели с встроенным терморегулятором, поддерживающим точность ±0,5°C, что актуально для серверных комнат в IT-компаниях Москвы. Мощность варьируется от 1,5 до 15 к Вт, позволяя обслуживать зоны от 20 до 150 м², с акцентом на антикоррозийное покрытие для влажных условий, как в бассейнах или СПА-центрах Крыма.

Напольные фанкойлы поднимают комфорт на новый уровень, используя гравитацию для естественного распределения свежего воздуха в российских общественных пространствах.

В ресторанах и кафе, например, в сети Шоколадница, эти устройства устанавливают под стойками или вдоль стен, интегрируя с кухонной вытяжкой для удаления тепла от оборудования. Это снижает температуру в зале на 5-7°C без сквозняков, экономя до 15% на электричестве за счет регулируемой скорости вентилятора. Монтаж упрощен: подключается к водопроводу с давлением 0,2-0,6 МПа, без необходимости в сложных потолочных работах, что идеально для реконструкций по нормам СНи П 31-05-2003 для общепита.

Для образовательных учреждений в Сибири, таких как школы в Иркутске, напольные фанкойлы оснащают ионизаторами для очистки воздуха от вирусов, повышая безопасность в периоды эпидемий. В зимний режим они переключаются на обогрев, используя горячую воду из централизованной системы, с КПД до 95%. Выбор высоты – 300-600 мм – учитывает эргономику: низкие модели маскируют под мебелью, не мешая проходу, в то время как высокие подходят для открытых пространств.

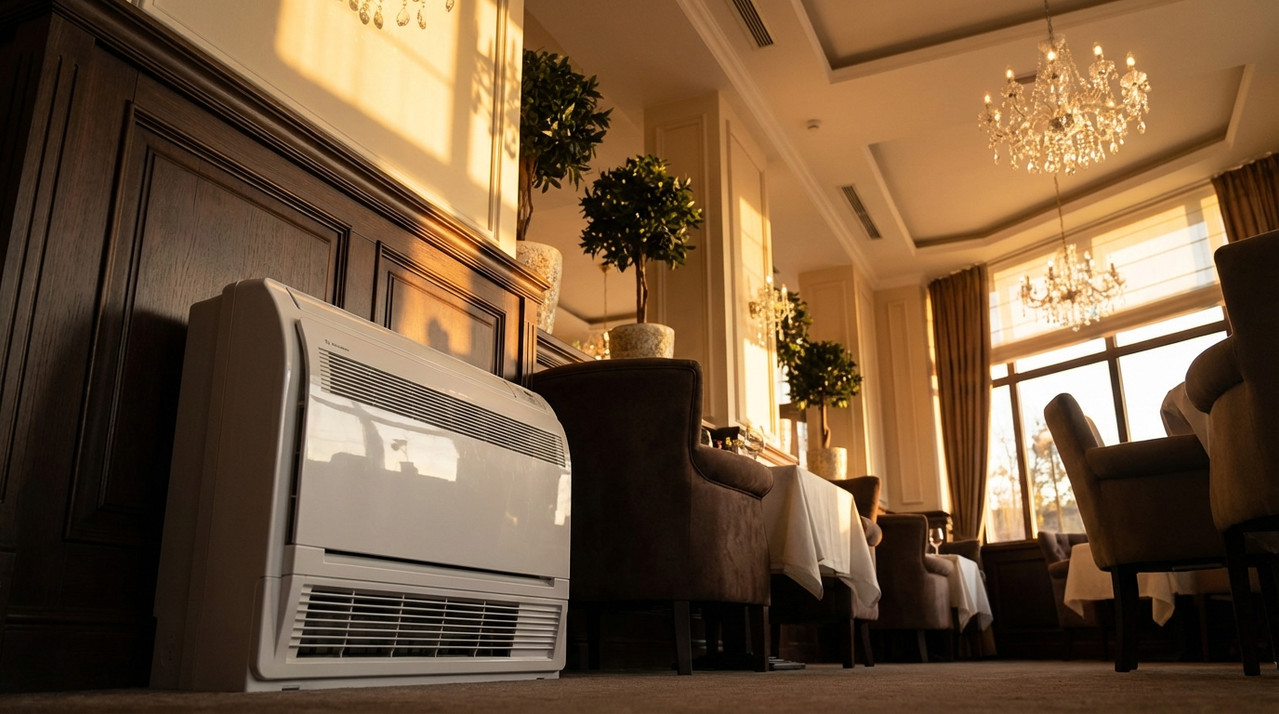

Применение напольного фанкойла в общественном пространстве для равномерного охлаждения.

1. Разместите устройство на ровной поверхности с учетом доступа к дренажу.
2. Подсоедините гибкие шланги к контуру, используя фитинги с уплотнителями.
3. Настройте пульт ДУ для программирования суточных циклов работы.
4. Проведите калибровку датчика влажности для оптимального осушения.

Ограничения напольных моделей включают уязвимость к загрязнениям: в пыльных помещениях, как фабрики в Иваново, требуется ежемесячная чистка фильтров EU3, чтобы избежать снижения эффективности на 30%. Тем не менее, их мобильность позволяет быстро перераспределять по зонам, что выгодно для сезонных объектов вроде ярмарок в Нижнем Новгороде. В сравнении с фиксированными типами, они демонстрируют SEER до 4,2, превосходя многие бюджетные варианты по энергоэффективности.

Экономический аспект подчеркивается в интеграции с умными системами: через Wi-Fi-модули, популярные в смарт-домах Подмосковья, они синхронизируются с погодными данными для предиктивного управления. Это особенно ценно в переходные периоды, когда колебания температуры достигают 10°C в сутки. Для промышленных применений, таких как автосалоны в Тольятти, напольные фанкойлы охлаждают зоны демонстрации, поддерживая 20-24°C без конденсата на экспонатах, в соответствии с ГОСТ Р 54964-2012.

Чтобы лучше понять различия между типами, рассмотрим сравнительную таблицу ключевых характеристик популярных моделей фанкойлов для российского рынка.

Тип фанкойла	Мощность (кВт)	Площадь покрытия (м²)	Уровень шума (дБ)	Энергоэффективность (EER)	Стоимость установки (руб.)
Настенный	2-10	20-80	25-40	3.0-3.8	20 000-40 000
Кассетный	4-12	40-100	30-45	3.2-4.0	50 000-70 000
Канальный	2-20	50-500	35-50	3.5-4.2	60 000-100 000
Напольный	1.5-15	20-150	28-42	3.4-4.2	15 000-35 000

Эта таблица иллюстрирует, как напольные фанкойлы балансируют между стоимостью и универсальностью, делая их привлекательным выбором для динамичных российских интерьеров.

Критерии выбора фанкойлов для российских условий

При подборе фанкойлов для объектов в России ключевую роль играют климатические особенности регионов: в северных районах, таких как Мурманск, акцент на мощный обогрев с коэффициентом COP не ниже 4,0, чтобы компенсировать морозы до -30°C, в то время как в южных, вроде Краснодара, приоритет отдается осушению с осушением до 10 л/сутки. Нормы СП 253.1325800.2016 по вентиляции требуют учета нагрузки: рассчитайте теплопотери по формуле Q = k * A * ΔT, где k – коэффициент теплопередачи стен, A – площадь, ΔT – разница температур, для точного подбора мощности от 1,5 до 25 к Вт.

Энергоэффективность оценивается по классу A++ для моделей с инверторными насосами, снижающими потребление на 25% в сравнении с on/off-системами, что соответствует госпрограмме Энергосбережение и повышение энергоэффективности. В промышленных зонах, как в Перми, выбирайте устройства с усиленными фильтрами HEPA H13, задерживающими 99,97% частиц размером 0,3 мкм, для защиты от химических выбросов. Интеграция с автоматикой KNX или аналогичными протоколами позволяет синхронизировать работу с датчиками CO2, поддерживая уровень ниже 1000 ppm по Сан Пи Н 1.2.3685-21.

Правильный выбор фанкойла обеспечивает баланс между комфортом и расходами, адаптируясь к разнообразию российского климата и нормативов.

Для коммерческих зданий в Екатеринбурге учитывайте зональность: модели с распределением воздуха на 360° подходят для открытых офисов, покрывая до 200 м² без мертвых зон. Стоимость эксплуатации рассчитывается по формуле: годовые затраты = (мощность * тариф * часы работы) / EER, где тариф в 2026 году – около 6 руб/к Вт·ч в европейской части. Рекомендуется модели с гарантией 5 лет и ресурсом 10 000 часов, сертифицированные по ТР ТС 010/2011 для безопасности.

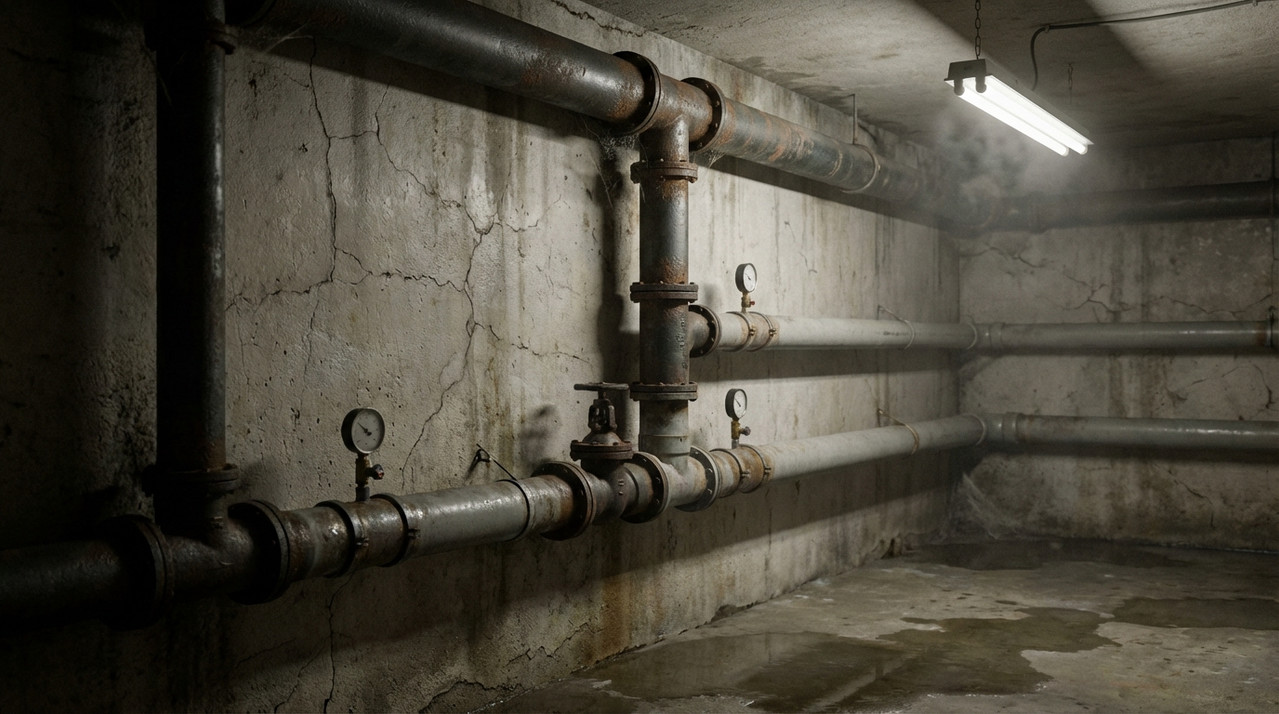

Подключение фанкойлов к водопроводу в жилых и коммерческих помещениях.

В жилом секторе Подмосковья предпочтительны тихие варианты с шумом ниже 35 д Б для спален, с опцией ночного режима, снижающего скорость вентилятора. Учитывайте водяной контур: давление 0,15-1,6 МПа, температура воды 7-45°C для охлаждения и 45-70°C для обогрева, без риска замерзания в сибирских условиях благодаря антифризу в системе. Для крупных сетей, как гипермаркеты в Самаре, выбирайте модульные системы с возможностью каскадирования для масштабирования.

• Проведите аудит помещения: измерьте объем, высоту и инсоляцию для расчета BTU.
• Сравните бренды: российские Термокон или импортные Даикин по локализации производства для снижения таможни.
• Оцените ROI: окупаемость за 3-5 лет за счет экономии на 30-50% по сравнению с мультисплитами.
• Проверьте совместимость с геотермальными источниками в энергоэффективных домах.

Ошибки в выборе, такие как недооценка нагрузки, приводят к перегрузке на 20%, увеличивая износ. В медицинских учреждениях Санкт-Петербурга обязательна сертификация по ГОСТ Р ИСО 14644 для чистоты воздуха, с УФ-лампами для дезинфекции. Финальный этап – моделирование CFD для проверки распределения потока, минимизируя турбулентность в коридорах.

Часто задаваемые вопросы

Как рассчитать необходимую мощность фанкойла для помещения?

Расчет мощности фанкойла начинается с определения тепловой нагрузки помещения по формуле Q = V * ΔT * ρ * c / 3600, где V – объем воздуха в м³/ч, ΔT – разница температур в °C, ρ – плотность воздуха (1,2 кг/м³), c – теплоемкость (1005 Дж/кг·°C). Для стандартного офиса в Москве с высотой потолков 3 м и площадью 50 м² при жаре +30°C внешней температуры требуется мощность около 5-7 к Вт. Учитывайте дополнительные факторы: количество людей (100 Вт/чел.), освещение (20 Вт/м²) и оборудование.

В российских условиях добавьте коэффициент на утепление: для панельных домов – 1,2, для кирпичных – 1,0. Используйте онлайн-калькуляторы от производителей или ПО типа HAP для точности. Рекомендуется запас 20% на пиковые нагрузки, чтобы избежать конденсата и снижения эффективности.

• Измерьте площадь и объем помещения.
• Определите источники тепла: окна, техника.
• Консультируйтесь с инженером для соответствия СП 50.13330.2012.

В чем разница между водяными и электрическими фанкойлами?

Водяные фанкойлы используют теплоноситель из центральной системы или чиллера, передавая тепло через медный теплообменник, что делает их экономичными для крупных объектов с низким тарифом на горячую воду (около 2 руб/к Вт·ч в 2026 году). Они не требуют фреона, снижая экологическую нагрузку, и достигают EER до 4,5. Электрические модели нагревают воздух тенами, независимы от водопровода, но потребляют больше энергии (тариф 6 руб/к Вт·ч), подходят для дач в отдаленных районах вроде Карелии.

Преимущества водяных: тише (до 30 д Б), долговечнее (15 лет), но требуют гидравлического баланса. Электрические проще в монтаже, мобильны, но дороже в эксплуатации на 40-60%. В России водяные доминируют в многоквартирных домах по нормам СП 60.13330.2020, электрические – в малом бизнесе.

Как часто нужно обслуживать фанкойл?

Обслуживание фанкойла проводят ежеквартально: чистка фильтров от пыли, проверка дренажа на засоры, осмотр теплообменника на коррозию. В пыльных регионах, как Волгоград, заменяйте фильтры G4 каждые 3 месяца, чтобы сохранить airflow на 100%. Годовой ТО включает вакуумную чистку вентилятора и калибровку термостата, стоимостью 5-10 тыс. руб. для стандартной модели.

В зимний период проверяйте антифриз в контуре, чтобы избежать трещин при -20°C. Автоматизированные системы с BMS уведомляют о проблемах, продлевая срок службы до 12 лет. Несоблюдение приводит к снижению эффективности на 25% и росту энергозатрат.

1. Отключите питание перед работой.
2. Используйте мягкую щетку для теплообменника.
3. Фиксируйте журнал ТО для гарантии.

Можно ли установить фанкойл самостоятельно?

Самостоятельная установка возможна для простых настенных моделей в частном доме, но требует навыков: подключите к водопроводу с манометром (давление 0,2-0,6 МПа), обеспечьте дренаж с уклоном 1:100 и заземление по ПУЭ. В России для коммерческих объектов монтаж обязателен лицензированными специалистами по ФЗ-384, чтобы избежать штрафов до 500 тыс. руб. за несоответствие нормам безопасности.

Ошибки, как неправильный уклон труб, приводят к протечкам. Стоимость профессионального монтажа – 10-20 тыс. руб., включая пусконаладку. Для канальных типов в многоэтажках требуется проект с согласованием в ЖЭК.

Как фанкойлы влияют на микроклимат в помещении?

Фанкойлы поддерживают микроклимат по нормам Сан Пи Н 2.2.4.3359-16: температура 20-24°C, влажность 40-60%, скорость воздуха 0,2 м/с без сквозняков. Они равномерно распределяют поток, снижая риск конденсата на стенах и плесени, особенно в влажном климате Санкт-Петербурга. С фильтрами F7 очищают воздух от аллергенов, улучшая здоровье в офисах и школах.

Интеграция с увлажнителями достигает идеального баланса, предотвращая сухость кожи зимой. В сравнении с кондиционерами, фанкойлы мягче охлаждают, без резких перепадов, что снижает нагрузку на организм на 15-20% по данным Роспотребнадзора.

• Мониторьте CO2 для свежего воздуха.
• Используйте зональные датчики для точности.
• Регулярно проветривайте для обновления.

Заключительные мысли

В статье рассмотрены различные типы фанкойлов — от настенных и кассетных до канальных и напольных, — их применение в российских условиях с учетом климатических особенностей и нормативов, а также критерии выбора для обеспечения комфорта и энергоэффективности. Обсуждены преимущества водяных и электрических моделей, монтажные аспекты и влияние на микроклимат, дополненные ответами на частые вопросы для практической ориентировки. Эти системы доказали свою надежность в офисах, ресторанах, школах и промышленных объектах по всей стране, балансируя между экономией и качеством воздуха.

Для оптимального результата рекомендуется провести аудит помещения с расчетом тепловой нагрузки, выбрать модель с высоким классом энергоэффективности и обеспечить регулярное обслуживание, чтобы избежать простоев и перерасхода энергии. Обращайтесь к сертифицированным специалистам для монтажа, учитывая региональные нормы, и интегрируйте устройства в умные системы для автоматизации.

Не откладывайте улучшение климата в вашем пространстве — инвестируйте в фанкойлы сегодня, чтобы наслаждаться свежим воздухом и комфортом круглый год, снижая затраты и повышая продуктивность. Свяжитесь с поставщиками для консультации и закажите подходящую систему прямо сейчас!
